Topologias

Conceiro de Topologia:

A topologia de uma rede é devida a vários factores, desde restricções nas capacidades do equipamento utilizado até às características das tecnologias utilizadas. A organizaçã o das redes pode reduzir-se a 3 casos tipo que são a topologia em barramento ou bus, topologia em estrela ou star, e a topologia em anel ou ring.

Topologia Fisica:

A topologia física pode ser representada de várias maneiras e descreve por onde os cabos passam e onde as estações, os nós, roteadores e gateways estão localizados. As mais utilizadas e conhecidas são as topologias do tipo estrela, barramento e anel.

Topologia Lógica:

A topologia lógica da rede determina como os dados são transmitidos através da rede. Não existe uma ligação entre a topologia física e lógica; podemos ter uma estrela física e um token lógico.

Como a topologia lógica determina diretamente o modo de funcionamento da placa de rede, esta é especifica para um tipo de rede.

Não é possível usar placas Token Ring em redes Ethernet, por exemplo.

A Ethernet é a topologia lógica mais comum em redes locais.

Caracteristicas dos Tipos de Topologia:

Barramento (Bus):

Como nos computadores, numa rede o barramento é um caminho de transmissão de sinais, estes são largados e lidos pelos dispositivos cujo endereço foi especificado. No caso de uma rede com esta topologia em vez de sinais temos pacotes de dados, cujo cabeçalho contém o endereço do destinatário. Na figura seguinte pode ser visualizada uma topologia em barramento, que consiste num cabo com dois pontos terminais e com diversos dispositivos ligados ao barramento (cabo).

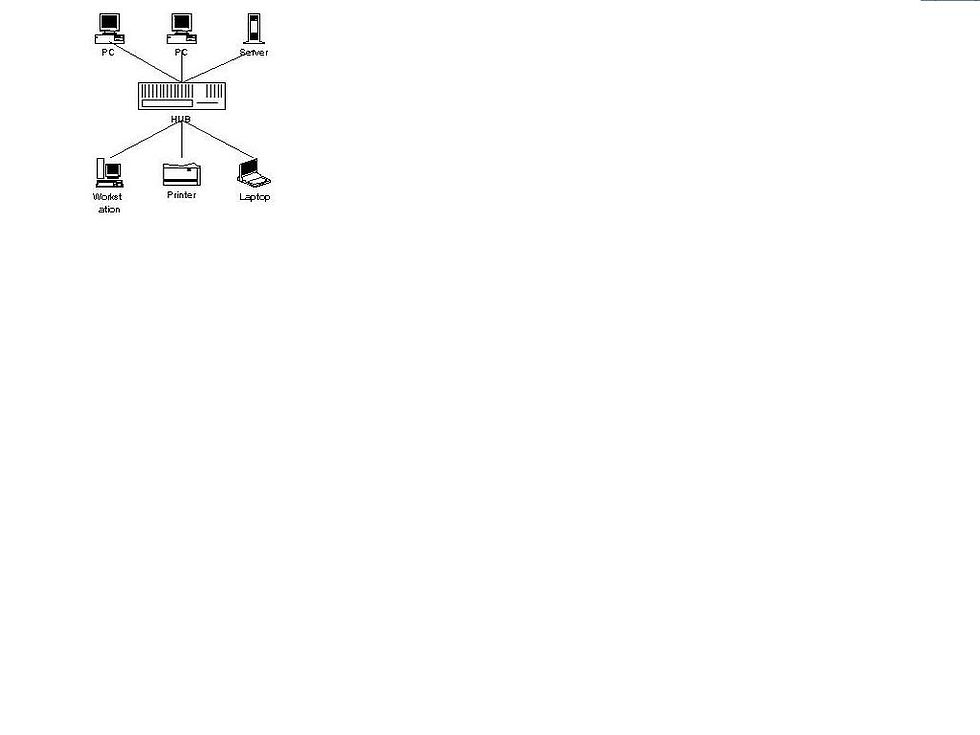

Estrela (Star):

omo o nome indica esta topologia tem a forma de uma estrela, e consiste em vários cabos que unem cada dispositivo a um ponto central. As redes Ethernet a 10 Mbps (10Base-T) são baseadas numa estrutura em estrela, e onde cada dispositivo da rede está ligado a um hub 10Base-T por um cabo de par entrançado (ou RJ45).

Anel (Ring):

Na topologia em anel cada dispositivo os pacotes circulam por todos os dispositivos da rede, tendo cada um o seu endereço. O fluxo de informaç ão é unidireccional, existindo um dispositivo (hub) que intercepta e gere o fluxo de dados que entra e sai do anel. A tecnologia token ring aparece usualmente com esta topologia.

Malha (Mesh):

Numa topologia em Malha ou Mesh, os computadores e Redes Locais interligam-se entre si, ponto a ponto, através de cabos e dispositivos de interligação adequados. Assim, existem diversos caminhos para se chegar ao mesmo destino.
